L'atelier
Micro-soudure et cartes mères
Quand l'écran, la batterie et le connecteur sont bons et que la panne reste, elle est sur la carte mère. Sous binoculaire, nous réparons la carte elle-même : courts-circuits, lignes coupées, composants à remplacer. C'est souvent ce qui sépare un appareil condamné d'un appareil réparé.
100 000 GNF
le diagnostic carte mère
250 000 à 800 000 GNF
la micro-soudure, selon la panne
dès 500 000 GNF
la réparation de carte mère
Ce que la carte mère explique
Six pannes qui se règlent sur la carte mère, pas en changeant une pièce.
Quand écran, batterie et connecteur sont bons et que la panne reste, elle est sur la carte mère. Voici les cas que le diagnostic électronique départage.
Ne s'allume plus
Souvent un court-circuit sur une ligne d'alimentation, après un liquide ou une chute. On le localise à l'alimentation de laboratoire et sous binoculaire.
Ne charge plus, même avec un connecteur neuf
Quand le connecteur est bon, la cause est sur la carte : un composant du circuit de charge à remplacer.
Chauffe, batterie qui se vide
Un composant en court-circuit consomme en permanence. Le diagnostic mesure ce que l'appareil consomme au repos.
Écran neuf, toujours noir
Rétroéclairage ou ligne coupée entre la carte et l'écran : on reprend un composant, pas besoin d'un autre écran.
Plus de réseau, plus de son
Ligne coupée ou composant décollé après un choc. Le schéma indique où mesurer avant d'intervenir.
Tombé dans l'eau
Souvent récupérable si l'oxydation n'a pas attaqué trop de lignes. Plus l'appareil arrive vite à l'atelier, meilleures sont les chances.
À l'échelle du composant

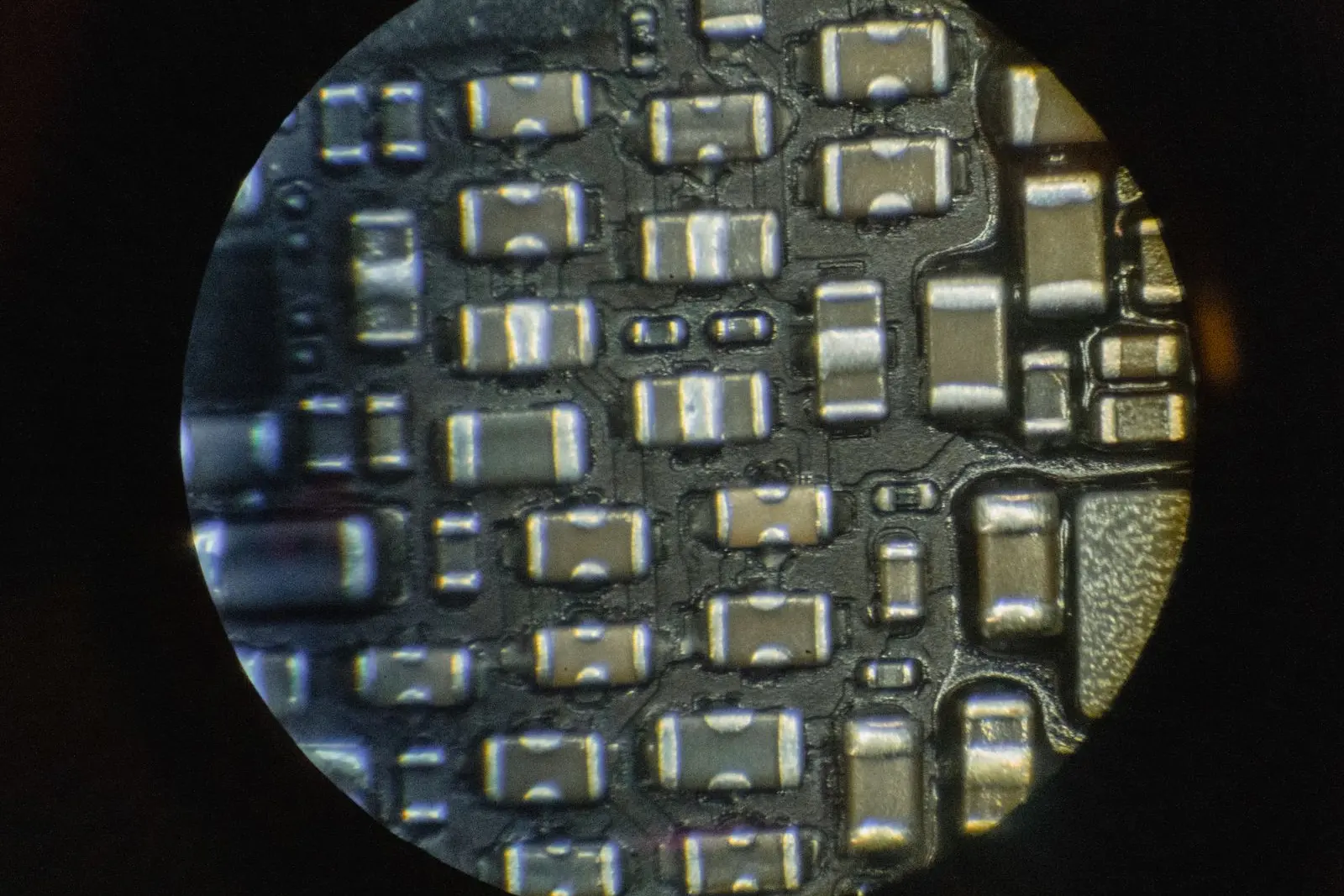

Des pièces de moins d'un millimètre.
Condensateurs, résistances, connecteurs : sur une carte de smartphone, le composant fautif fait parfois la taille d'un grain de sable. Voici les quatre gestes, du diagnostic à la pièce neuve.
Geste 1
Mesurer
L'appareil est branché sur l'alimentation de laboratoire. Ce qu'il consomme au démarrage dit déjà s'il y a un court-circuit.
Geste 2
Lire le schéma
Le plan de la carte indique les lignes à suivre et les points où mesurer.
Geste 3
Chercher sous le microscope
Le composant fautif fait parfois la taille d'un grain de sable. On le repère sous binoculaire.
Geste 4
Remplacer
Fer fin et air chaud : on retire le composant et on en pose un neuf sans toucher ses voisins.
Méthode et équipement
Diagnostic d'abord, intervention ensuite.
Chaque appareil passe par un diagnostic électronique : on identifie la panne, puis on vous donne un devis. La réparation ne commence qu'après votre accord, et se termine par des tests de fonctionnement avant de vous rendre l'appareil.
Microscope trinoculaire
Pour repérer un court-circuit et reprendre des composants plus petits qu'un grain de riz.
Alimentation de laboratoire
Mesure ce que consomme le téléphone au démarrage : c'est elle qui trahit un court-circuit.
Station à air chaud
Décolle un composant et repose le neuf sans abîmer ses voisins.
Multimètre
Vérifie que le courant passe là où il doit sur la carte, et nulle part ailleurs.
Schémas électroniques
Le plan de chaque carte mère : les lignes à suivre et les points où mesurer.
Tarifs indicatifs
Main-d'œuvre, pièces à part.
Le prix des pièces dépend du modèle, de la qualité choisie et de leur disponibilité. Le devis définitif est établi après le diagnostic.
- 100 000 GNF
Diagnostic carte mère, panne complexeDIAG-CM
On ouvre, on mesure, on cherche le composant fautif. Le devis suit.
- 250 000 à 400 000 GNF
Micro-soudure, intervention simpleMS-S
Un composant à reprendre sur la carte mère.
- 400 000 à 800 000 GNF
Micro-soudure, intervention complexeMS-C
Le devis précise ce qui est repris, après le diagnostic.
- à partir de 500 000 GNF
Réparation carte mèreCM-R
Court-circuit, ligne coupée, composant à remplacer : la carte est réparée plutôt que remplacée.
Diagnostic carte mère
Un appareil qui ne s'allume plus n'est pas forcément perdu.
Décrivez la panne sur WhatsApp, ou passez directement à l'atelier avec l'appareil. Le diagnostic dit ce qui est réparable, avant tout devis.
100 000 GNF
Le diagnostic carte mère, avant toute intervention.
- Ouverture de l'appareil et mesure de la consommation à l'alimentation de laboratoire.
- Lecture du schéma et recherche du composant fautif sous le microscope.
- Un devis précis. Sans votre accord, l'appareil vous est rendu.
Questions fréquentes
Ce qu'on nous demande avant de confier une carte mère.
Qu'est-ce que la micro-soudure ?
Le remplacement ou la reprise de composants directement sur la carte mère, sous binoculaire, avec un fer fin et une station air chaud. C'est ce qui permet de réparer une carte plutôt que de la remplacer, ou de condamner l'appareil.
Pourquoi le diagnostic carte mère coûte 100 000 GNF ?
Parce qu'il demande d'ouvrir l'appareil, de mesurer la consommation à l'alimentation de laboratoire, de suivre les lignes sur le schéma et de chercher le composant fautif sous le microscope. Il débouche sur un devis précis ; sans accord, l'appareil vous est rendu.
Un appareil tombé dans l'eau est-il récupérable ?
Souvent, si l'oxydation n'a pas attaqué trop de lignes. Plus l'appareil arrive vite à l'atelier, meilleures sont les chances. Le diagnostic le dit avant toute intervention.
